Software Nuton Vision
Software Nuton Vision
Preis Vollversion: 5.900.- € inkl. 1 Jahr Support und Updates
Preis Editor: 990.- € inkl. 1 Jahr Support und Updates
Preis Viewer: Frei zum Download
Release-Datum: Q2/24
Kurzbeschreibung

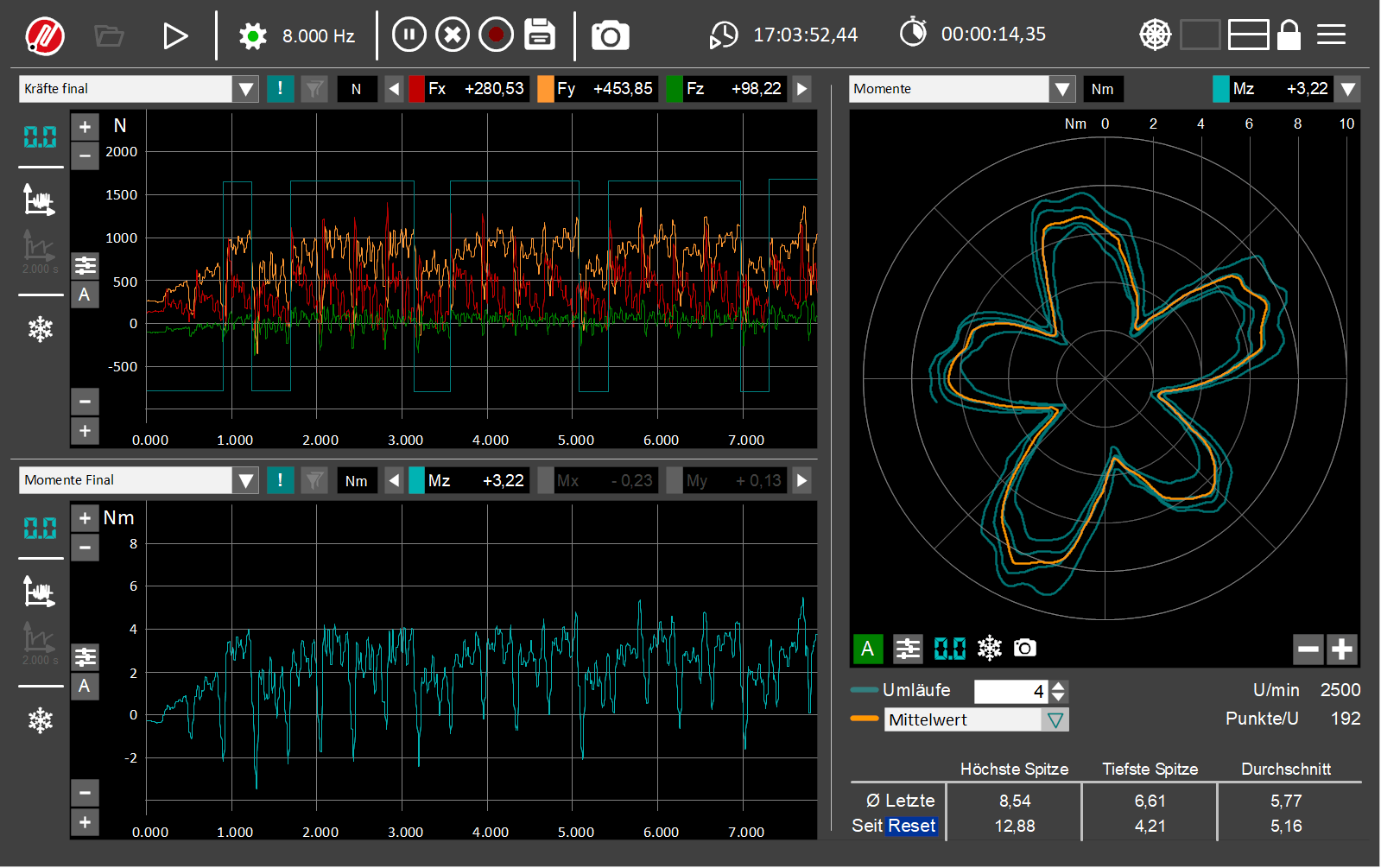

Die windowsbasierte Software Nuton Vision dient der Live-Anzeige, Speicherung und Analyse von Messdaten aus unterschiedlichen Datenquellen. Neben Kraftmesswerten können dies auch Werte von Linearmassstäben, Drehgebern, Beschleunigungssensoren, Temperatursensoren und beliebigen anderen Datenquellen sein. Eine Besonderheit ist dabei, dass Daten unterschiedlicher Datenquellen miteinander in Echtzeit verrechnet werden können. Die verrechneten Daten können im linearen Zeitdiagramm oder – sofern sinnvoll – als Polardiagramm angezeigt werden. Letzteres dient beispielsweise in Kombination mit den Winkeldaten aus dem Drehgeber der Motorspindel zur Live-Anzeige der Belastung einzelner Schneiden bei rotierenden Werkzeugen.
Die Darstellung der Daten passt sich bei Bedarf mit der intelligenten Autoscale-Funktionen der Amplitude an. Der aufgenommene Datensatz lässt sich insgesamt oder fortlaufend betrachten, wobei der Zeitausschnitt in der fortlaufenden Betrachtung frei wählbar ist. Die Daten lassen sich einzeln oder gruppenweise tarieren. Des Weiteren lassen sich konfigurierbare Filter wie Moving-Average, Hochpass-, Tiefpass- oder Bandpass-Filter anwenden. Außerdem kann mit Hilfe der integrierten FFT-Funktionen das Frequenzspektrum der Datenströme analysiert werden.
Die Software besitzt zusätzlich eine Audioschnittstelle um die Messdaten hörbar zu machen, da ein Großteil der bei der Zerspanungsanalyse aufgezeichneten Frequenzen im hörbaren Bereich liegt und sich akustisch besser beurteilen lässt als visuell.
Die Anzeige- und Speicherdatenrate ist je nach Datenquelle zwischen 1 Hz und 8 KHz frei wählbar. Geringere Datenraten erhöhen dabei automatisch die Auflösung und verringern den Speicherbedarf.
Der Speicherdialog erlaubt eine einfache Konfiguration und Auswahl der zu speichernden Daten. Die Daten werden im TDMS-Format gespeichert, dass von vielen gängigen Programmen zur Analyse und Verrechnung von Messdaten eingelesen werden kann, wie Excel (eingeschränkt), MatLab, LabView, Diadem und vielen anderen.
Die Software Nuton Vision ist auch als reiner Editor verfügbar, mit dem die aufgezeichneten Daten angesehen, geschnitten, gefiltert und analysiert werden können.
Mit Hilfe des frei zugänglichen Viewers können die aufgezeichneten Daten außerdem an einem beliebigen Rechner angezeigt werden.
Weiterhin unterstützt Nuton Vision die Konfiguration und Kalibrierung der angeschlossenen Sensoren.
- Intuitives Bedienkonzept mit Mehrfensterdarstellung
- Anzeige im Linear- oder Polardiagramm
- Frei konfigurierbare Datenquellen, Z.B. Kraftwerte, Positionen, Temperaturen
- Live-Modus: Anzeige mit Aufnahmefunktion
- Edit-Modus: Gespeicherte Daten anzeigen, filtern, editieren und analysieren
- Interne Verrechnung verschiedener Datenquellen in Echtzeit
- Vielfältige Möglichkeiten zur Beeinflussung der Darstellung
- Freie Definition von Filtern und Ereignissen
- Konfiguration der Nuton-Messverstärker
- Datenexport: .tdms / .csv / .wav
- Systemvoraussetzungen: MS Windows 10 oder höher, TwinCAT3 für EtherCAT-Schnittstelle
- Empfohlene Hardware: Schnelle CPU mit mindestens 8 Kernen, DDR3 RAM mit 32 GB oder besser, EtherCAT Master
